Маркировка винтовых и поршневых компрессоров

Современный рынок промышленного оборудования активно растет, и компрессоры занимают в нем особое место. Появляется все больше моделей с разными конфигурациями, типами привода, вариантами исполнения и уровнями автоматизации. Если раньше выбор был ограничен несколькими стандартными решениями, то теперь ассортимент включает десятки серий и сотни модификаций. Чтобы правильно подобрать нужную технику, важно знать особенности маркировки винтовых и поршневых компрессоров.

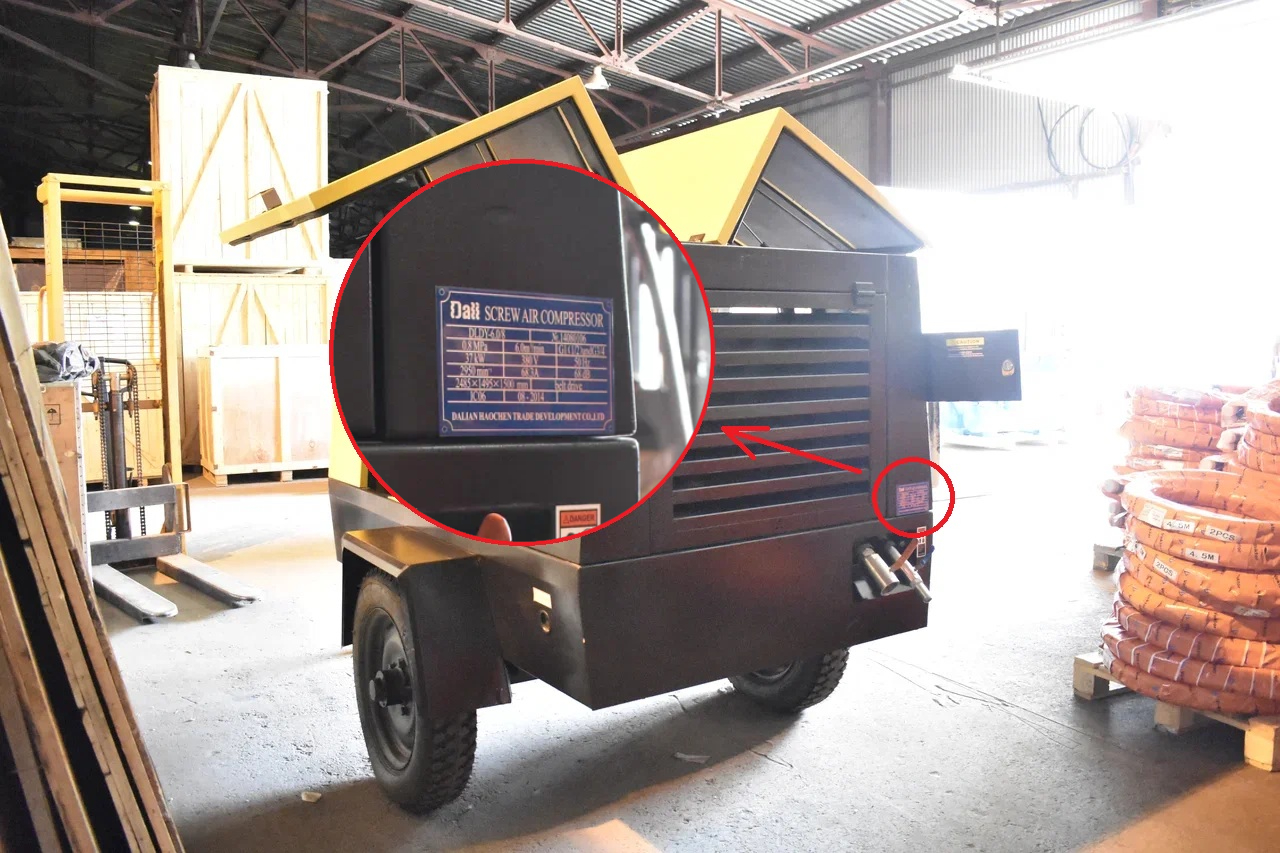

Маркировка передвижного компрессора

Помимо рабочего давления, производительности и мощности двигателя, здесь указывается целый ряд дополнительных параметров. Так, например, заводская маркировка винтовых компрессоров может содержать сведения о системе охлаждения, наличии встроенного осушителя и ресивера, типе корпуса и вариантах автоматики. Для поршневых агрегатов в названии оборудования обычно отражено число цилиндров, количество ступеней и другие ключевые особенности. Понимание таких обозначений помогает определить, какие характеристики соответствуют вашим условиям применения.

Зачем нужна маркировка компрессорного оборудования?

Маркировочное обозначение станции – это не просто название модели. Это своеобразный «паспорт», где зашифрованы основные параметры технического исполнения. С его помощью можно:

• определить виды установок (например, винтовые или поршневые агрегаты);
• узнать, какие условия применения допустимы (температура, давление, режим работы двигателя);
• проверить, соответствует ли оборудование производственным требованиям;
• сравнить разные модели между собой и выбрать наиболее эффективный вариант;
• сократить время поиска нужных деталей и расходных материалов.

Грамотное чтение маркировки позволяет быстро и просто сориентироваться в огромном ассортименте и сузить круг поисков нужной техники.

Основные элементы маркировки винтовых компрессоров

1. Название серии и тип исполнения (например, стационарное или передвижное).
2. Максимальное давление (бар).
3. Мощность двигателя (кВт).
4. Производительность (м3/мин или л/мин).
5. Дополнительные индексы – встроенный ресивер, осушитель, наличие частотно-регулируемого привода, электронные системы управления, варианты охлаждения.

Маркировка винтового компрессора

Пример: в каталоге ГК «Волгаремсервис» можно встретить обозначения, где к базовому коду добавлены буквы «VSD» (Variable Speed Drive – частотное регулирование), «D» (Dryer – встроенный осушитель) или цифры «270/500» (объем интегрированного ресивера в литрах). Такие индексы помогают понять базовую конфигурацию и технические возможности оборудования.

Как расшифровывается маркировка поршневых компрессоров?

В техническом обозначении поршневой техники могут быть отражены:

1. Модификация головки.
2. Количество цилиндров и их расположение (например, вертикальное или V-образное).
3. Рабочее давление.
4. Объем ресивера в литрах.
5. Тип привода – прямой или ременной.
6. Наличие дополнительных конфигураций: защитный корпус или открытое исполнение, система смазки, тип управления и др.

Маркировка поршневого компрессора

Пример: модель Remeza СБ4/С-100.LB30A. По паспортным данным: СБ4/С – серийная спецификация продукции, 100 – емкость воздухосборника, LB30 – модель блока сжатия, A – исполнение без кожуха.

Совет инженера ГК «Волгаремсервис»:

При выборе компрессора всегда обращайте внимание не только на цифры в маркировке, но и на реальные условия использования. Например, если в обозначении указано нужное вам давление, но не предусмотрен частотный преобразователь, техника не раскроет свой потенциал энергосбережения в непрерывных режимах эксплуатации. Следует заранее определить график применения, периодичность нагрузки и уточнить у специалиста, какие дополнительные опции действительно необходимы.

Особенности маркировки у разных производителей

Каждый завод-изготовитель может маркировать компрессорное оборудование по-своему, однако базовые правила остаются неизменными.

Например:

• Европейские бренды чаще указывают в обозначении основные технические конфигурации (мощность, рабочее давление, производительность).
• В российской практике нередко применяются буквенно-цифровые индексы, где учитываются условия применения, тип привода, а также варианты внешней комплектации (с кожухом или без).
• Азиатские модели могут включать в код дополнительные символы, указывающие на особенности сборки или наличие интегрированного доп. оборудования.

Таким образом, чтобы корректно определить параметры станции, необходимо ориентироваться не только на буквенное обозначение, но и на паспортные данные, где указан весь спектр рабочих характеристик.

Инструкция по эксплуатации (Паспорт)

Чем отличается маркировка винтовых и поршневых компрессоров?

Хотя обе группы относятся к одному классу установок, их коды различаются отдельными техническими акцентами:

1. у винтовых машин в первую очередь обозначают мощность, давление, тип инвертора (при наличии), степень защиты двигателя;
2. у поршневых агрегатов ключевыми обозначениями являются число цилиндров, объем ресивера, модель головки и др.;
3. дополнительно в кодах могут встречаться данные о наличии системы воздухоподготовки, количестве ступеней сжатия, типе силового агрегата и другая специфическая информация.

Важно: при одинаковом давлении и объеме ресивера разные модели могут быть адаптированы под индивидуальные режимы работы. Поэтому следует смотреть не только на маркировку, но и на более детальную информацию о техническом оснащении конкретной станции.

Как использовать маркировку при выборе компрессора?

Вот несколько практических советов о том, как маркировка помогает сделать правильный выбор технического решения:

1. Если оборудование будет использоваться в непостоянном режиме, ищите индекс частотного регулирования (VSD). При переменных нагрузках инвертор поможет сэкономить до 35% энергии.
2. Для небольших мастерских достаточно модели с ресивером на 50 – 100 литров и давлением до 8 бар.
3. Для промышленных задач лучше выбирать установки с запасом по производительности и встроенными системами подготовки воздуха (версии «все в одном» с ресивером, осушителем и магистральными фильтрами).
4. При подборе запчастей и расходников ориентируйтесь на обозначения серии – это позволит быстрее найти совместимые элементы.
5. Ищете максимально защищенный агрегат для экстремальных эксплуатационных условий? Выбирайте модификации с классом защиты IP55 и выше. Такие установки имеют улучшенную пылевлагозащищенность и сохраняют максимальную работоспособность в загрязненных средах.

Несколько слов в заключении

Маркировка компрессоров – удобный способ структурировать информацию о модели и быстро оценить ее характеристики. Она помогает определить базовое оснащение, некоторые эксплуатационные параметры, сравнить разные варианты устройств, учесть особенности комплектации и не ошибиться с выбором. Если вы подбираете оборудование для своего производства, обращайте внимание не только на цифры в коде, но и на дополнительные индексы. Они указывают, есть ли встроенные системы осушения, частотный привод и другие уникальные опции.

Актуальные примеры маркировок и их расшифровки можно посмотреть в каталоге ГК «Волгаремсервис».
